ПД100И модель 141 датчик давления для вязких, загрязнённых сред

Цену уточняйте

  • В наличии
ПД100И модель 141 датчик давления для вязких, загрязнённых сред
ПД100И модель 141 датчик давления для вязких, загрязнённых средВ наличии
Цену уточняйте
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Отдел продаж моб. (Минская обл.)
  • +375 (17) 300-52-02
    Отдел продаж гор. (Минская обл.)
  • +375 (29) 332-93-69
    Специалист по продукции ЭМИС
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Отдел продаж моб. (Минская обл.)
  • +375 (17) 300-52-02
    Отдел продаж гор. (Минская обл.)
  • +375 (29) 332-93-69
    Специалист по продукции ЭМИС
возврат товара в течение 14 дней по договоренности

Датчики ПД100И модели 141 предназначены для непрерывного преобразования избыточного, вакуумметрического, избыточно-вакуумметрического давления и уровня измеряемой среды в унифицированный сигнал «токовая петля» 4...20 мА. Присоединение «торцевая мембрана» позволяет производить измерение сильнозагрязнённых, вязких сред.

Датчики давления ПД100И модели 141 представляют собой преобразователи давления с торцевой мембраной из нержавеющей стали AISI316L в штуцере с резьбой М24×1,5. В датчиках устанавливается высокочувствительный сенсор.

Датчики ПД100И модели 141 применяются для измерения уровня в открытых емкостях и измерения давления в трубопроводах на пищевых производствах, целлюлозно-бумажных комбинатах, мазутных складах, водоканалах, пожарных системах и других производствах с вязкими и загрязненными средами: молочные продукты, патока, целлюлозные пульпы, пенообразователи, канализационные стоки и т.п

Основные характеристики

  • Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • Верхний предел измеряемого давления (ВПИ) – от 10 кПа до 4,0 МПа.
  • Перегрузочная способность – не менее 200 % ВПИ.
  • Степень защиты корпуса и электроразъема преобразователя – IP65.
  • Основная приведенная погрешность – 0,25; 0,5 % ВПИ.


Технические характеристики


Наименование

Значение

Выходной сигнал постоянного тока 4...20 мА, 2-проводная схема

Основная приведенная погрешность

0,25; 0,5 % ВПИ

Диапазон рабочих температур измеряемой среды –40...+100 °С
Напряжение питания 12...36 В постоянного тока
Сопротивление нагрузки 0...1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность не более 0,8 Вт

Устойчивость к механическим

воздействиям

группа исполнения V3
по ГОСТ Р 52931

Степень защиты корпуса IP65
Устойчивость к климатическим воздействиям УХЛ3.1
Диапазон рабочих температур окружающего воздуха –40...+80 °С
Атмосферное давление рабочее 66...106,7 кПа
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Межповерочный интервал ПД100 – 2 года, ПД100И – 4 / 5 лет
Методика поверки КУВФ.406230.100 МП
Вес без упаковки / в упаковке 0,2 кг / 0,3 кг

Штуцер для подключения

M24×1,5 «торцевая мембрана»

Тип электрического соединителя EN175301-803 форма А

Габаритный размер (по высоте)

не более 95 мм

Перегрузочная способность

не менее 200 % от ВПИ

Предельное давление перегрузки

не менее 400 % от ВПИ



Схемы подключения и габаритные размеры


Схема подключения ПД100И модели 141

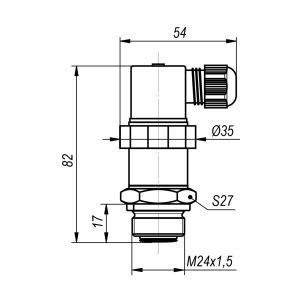

Габаритные размеры ПД100И модели 141

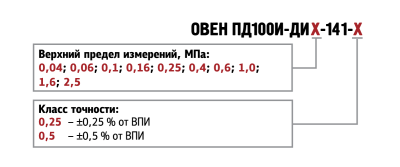

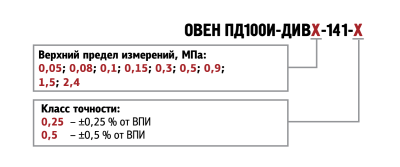

Модификации


Пример обозначения при заказе:

ПД100И-ДИ1,0-141-0,5

Это означает, что изготовлению и поставке подлежит преобразователь давления с параметрами: выходной сигнал 4...20 мА «токовая петля», измеряемое давление – избыточное 0...1,0 МПа, мембрана сенсора из нержавеющей стали толщиной 40 мкм, присоединение к процессу – резьба М24×1,5 «торцевая мембрана», электроразъём EN175301-803 со степенью защиты IP65, основная суммарная приведённая погрешность – 0,5 % ВПИ, межповерочный интервал 5 лет, с первичной поверкой.



Комплектность


  • Преобразователь давления ПД100И
  • Краткая инструкция
  • Паспорт и Гарантийный талон
  • Прокладка уплотнительная – 2 шт.
  • Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом
















Информация для заказа
