ДТПХхх5 термопары с коммутационной головкой EXIA

ДТПХхх5 термопары с коммутационной головкой EXIA

Цену уточняйте

  • В наличии
ДТПХхх5 термопары с коммутационной головкой EXIA
ДТПХхх5 термопары с коммутационной головкой EXIAВ наличии
Цену уточняйте
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
  • График работы
  • Адрес и контакты

Термопары во взрывозащищенном исполнении в отличие от датчиков в общепромышленном исполнении применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «Ех-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.

Искробезопасная цепь Ex i. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Взрывозащищенность датчика обеспечивается следующими средствами:

  • выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
  • ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
  • ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТП.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC T1...Т6 Ga Х

0

Датчики относятся к категории особо взрывобезопасного оборудования

Ех

Знак соответствия стандартам взрывозащиты

ia

Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)

IIC

Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)

Т1...Т6

Датчик может использоваться в температурных классах Т1...Т6, указанных в таблице

Ga

Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты

Х

Особые условия эксплуатации датчиков

Температурный класс в маркировке взрывозащиты

Температурный класс

Т1

Т2

Т3

Т4

Т5

Т6

Температура окружающей и контролируемой среды, не более

425 °С

275 °С

195 °С

130 °С

95 °С

80 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

  • Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
  • Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
  • Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Конструктивное исполнение коммутационной головки для ДТП

Стандартное исполнение

Увеличенная

Пластмассовая Металлическая Пластмассовая

Металлическая

Модели с коммутационной головкой ОВЕН ДТП

Модели с коммутационной головкой ОВЕН ДТСП

Модели с коммутационной головкой ОВЕН ДТП

Модели с коммутационной головкой ОВЕН ДТП

Конструктивные исполнения датчиков

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

Конструктивное исполнение ДТП015

015

D=8 мм

ДТПL сталь 12Х18Н10Т

(-40...+600 °С)

ДТПК сталь 12Х18Н10Т

(-40...+800 °С)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

025

D=10 мм

ДТПL сталь 12Х18Н10Т

(-40...+600 °С)

ДТПК сталь 12Х18Н10Т

(-40...+800 °С)

ДТПК сталь 10Х23Н18

(-40...+900 °С)

Конструктивное исполнение ДТП035

Подвижный штуцер

035

D=8 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40...+600 °С)

ДТПК сталь 12Х18Н10Т

(-40...+800 °С)

045

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40...+600 °С)

ДТПК сталь 12Х18Н10Т

(-40...+800 С)

ДТПК сталь 10Х23Н18

(-40...+900 °С)

Конструктивное исполнение ДТП055

Подвижный штуцер

055

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40...+600 °С)

ДТПК сталь 12Х18Н10Т

(-40...+800 °С)

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000, 1250, 1600,

2000

Конструктивное исполнение ДТП065

065

D=8 мм,

M=20×1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40...+600 °С)

ДТПК сталь 12Х18Н10Т

(-40...+800 °С)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

075

D=10 мм,

M=20×1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40...+600 °С)

ДТПК сталь 12Х18Н10Т

(-40...+800 °С)

ДТПК сталь 10Х23Н18

(-40...+900 °С)

085

D=10 мм,

M=27×2 мм**, S=32 мм

ДТПL сталь 12Х18Н10Т

(-40...+600 °С)

ДТПК сталь 12Х18Н10Т

(-40...+800 °С)

ДТПК сталь 10Х23Н18

(-40...+900 °С)

Конструктивное исполнение ДТП095

Подвижный штуцер

095

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40...+600 °С)

ДТПК сталь 12Х18Н10Т

(-40...+800 °С)

ДТПК сталь 10Х23Н18

(-40...+900 °С), диаметр 10 мм

Конструктивное исполнение ДТП105

105

D=8 мм,

M=20×1,5 мм**, S=2 мм

ДТПL сталь 12Х18Н10Т

(-40...+600 °С)

ДТПК сталь 12Х18Н10Т

(-40...+800 °С)

Конструктивное исполнение ДТП185

Подвижный штуцер

185

D=10 мм, M=22×1,5 мм**,

S=27 мм

ДТПL сталь 12Х18Н10Т

(-40...+600 °С)

ДТПК сталь 12Х18Н10Т

(-40...+800 °С)

ДТПК сталь 10Х23Н18

(-40...+900 °С), диаметр 10 мм

80, 100, 120,

160, 180,200,

250, 320, 400

195

D=10 мм, M=27×2 мм**,

S=27 мм

Конструктивное исполнение ДТП205

Подвижный штуцер

205

D=10 мм, M=22×1,5 мм**,

S=27 мм, R=9,5 мм

215

D=10 мм, M=27×2 мм**,

S=32 мм, R=12 мм

Конструктивное исполнение ДТП265

Подвижный штуцер

265

D=6 мм, M=22×1,5 мм**,

S=27 мм

ДТПL сталь 12Х18Н10Т

(-40...+600 °С)

ДТПК сталь 12Х18Н10Т

(-40...+800 °С)

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.

Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

_x000D_

Технические характеристики


Характеристика

Значение

ДТПLхх5

ДТПКхх5

Номинальная статическая характеристика (НСХ)

L (ХК) хромель-копель

K (ХА) хромель-алюмель

Рабочий диапазон измеряемых температур

-40...+600 °С

-40...+800°С

-40...+900°С

Условное давление

0,4...10 МПа (в зависимости от конструктивного исполнения)

Класс допуска датчика

2

Исполнение рабочего спая термопары, относительно корпуса датчика

изолированный

неизолированный

Диаметр термоэлектродной проволоки

0,5 мм; 0,7 мм; 1,2 мм

Показатель тепловой инерции, не более:

- с изолированным рабочим спаем

20 с

- с неизолированным рабочим спаем 10 с

Количество рабочих термопар в изделии

1 или 2

Материал защитной арматуры

сталь 12Х18Н10Т

сталь 10Х23Н18

Степень защиты по ГОСТ 14254

IP54/ IP67

Маркировка взрывозащиты

0Ex ia IIC T1...T6

Параметры искробезопасных электрических цепей

Ui=10,2 В; Ii=200 мA; Li=0,75 мГц; Сi=2,75 мкФ

Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %

Тип

термоэлектри­ческого

преобра­зователя

Номинальная

статическая

характе­ристика (НСХ)

Диаметр

проволоки, мм

Темпера­тура

эксплу­атации, °С

Продолжительность

эксплу­атации, ч

ДТПК (ХА)

хромель – алюмель

5,0; 3,2

800

10000

1000

2000

1200

100

1,5

800

10000

1000

1000

1100

200

1,2

800

10000

1000

500

1100

200

0,7

800

6000

1000

300

0,5

800

1000

1000

100

0,3; 0,2

600

10000

800

200

ДТПL (ХК)

хромель – копель

5,0; 3,2; 1,5

600

10000

800

1000

1,2; 0,7

600

10000

800

500

0,5

600

5000

0,3; 0,2

600

1000

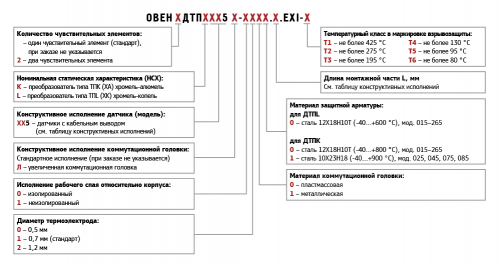

Модификации


Обозначение при заказе

Примечание.

  1. При измерении температуры выше 180 С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.

  2. Для моделей 015 – 105, 185 – 265 из стали 12Х18Н10Т с длиной погружной части 60 – 200 мм указанные температурные диапазоны обеспечиваются только при использовании металлической коммутационной головки.

Пример обозначения при заказе: ОВЕН ДТПК075-0110.160.ЕXI-Т3

Это означает, что к изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-алюмель» с диапазоном измерения температуры: -40...+800 оС, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, металлической коммутационной головкой, длиной монтажной части 160 мм, в корпусе 075, во взрывозащищенном исполнении, температурный класс Т3 (температура поверхности датчика до 195 °С).
