Светосигнальная арматура серии MTB2-Е предназначена для использования в электрических цепях переменного тока (АС) с частотой 50Гц или 60Гц, при номинальном напряжении 380 В, а также в цепях постоянного тока (DC) при номинальном напряжении 250 В.
Применяется для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями.
Пластиковая светосигнальная арматура предназначена для установки в пластиковые, металлические, стекловолоконные оболочки, без повышенной степени защиты.
Обращаем Ваше внимание на то, что электротехническая продукция Meyertec заказывается согласно минимальной кратности упаковки, указанной в прайс-листе. При создании счета, в случае если количества в запросе не соответствуют кратности, они автоматически увеличиваются в соответствии с кратностью.»
Технические характеристики

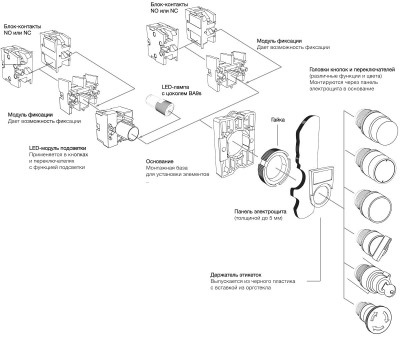

Модульная конструкция серии МТВ2-E
Функциональные преимущества
- Удобная фиксация головки кнопки в панели электрощита
- Установка в панели толщиной до 4 мм
- Метки на головке кнопки, позволяющие произвести фиксацию в нужном положении Достижение степени защиты IP40 с лицевой панели
- Монтаж основания с блок-контактом простым защелкиванием
- Жесткая фиксация в собранном положении
- Демонтаж с помощью отвертки
Характеристики окружающей среды
Температурный диапазон | Эксплуатация: от -35 °C до +70 °C Хранение: от -40 °C до +70 °C Влажность: до 90 %, без конденсата |
Вибростойкость | Грибовидная 60 мм кнопка: 8 g. Остальные кнопки и переключатели: 15 g. |
Ударопрочность | Кнопки управления: 70 g. Грибовидные кнопки: 15 g. Селекторные переключатели: 120 g. |
Степень защиты | IP 40 в смонтированном положении. |
Механическая износостойкость | Головка грибовидной кнопки: 300 000 циклов; остальные головки кнопок и переключателей: 3 000 000 циклов. |
Характеристики контактного блока
Номинальный ток термической стой-кости (Ith) | 10 A |
Номинальное напряжение изоляции (Ui) | 415 В |
Типы контактной группы | Нормально-закрытый N.C., нормально- открытый N.O. |
Усилие нажатия | Кнопки со скрытым или выступающим толкателем - с 1N.O. контактом: 10Н; с 1N.C. контактом: 8Н Дополнительные контакты - N.O. |
Подключение проводников | Мин. 1×0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2×1.5 мм2 (16AWG) или 1×2.5 мм2 (14AWG) |
Защита цепи от короткого замыкания | Использование плавкого предохранителя 10 А |
Технические характеристики сигнальных ламп
Тип лампы | LED (Light-emitting diode) | |
Номинальное напряжение питания | AC/DC 24 В | AC/DC 110 В |
AC/DC 220 В | AC/DC 380 В | |
>30 000 часов | ||
Цвета |
| |
Диапазон рабочего напряжения | 0.85 Un ≤ Un ≤ 1.1Un |
Компоненты и материалы
Серия | Головка | Толкатель | Основание | Контакт | Оболочка БК |
MTB2-B | PBT | PBT | PBT | Сплав серебра и никеля | PBT (Полибутилентерефталат) |
Зависимость коммутационного ресурса от электрических показателей
| ![]() |
Номинальное рабочее напряжение, Ue (В) | 380 | 250 | 240 | 125 | |
Номинальный рабочий ток, А | AC-15 | 2.5 | - | 3 | - |
DC-13 | - | 0.27 | - | 0.55 |
Монтаж пластиковой серии
Демонтаж пластиковой серии
Рекомендации по монтажу
| A | B | C | |
![]() | Стандартная кнопка | Ø22, 3 мм | >=50 мм | >=35 мм |
Поворотный переключатель | >=50 мм | >=35 мм | ||
Грибовидная кнопка | >=50 мм | >=42 мм | ||
Большая грибовидная кнопка | >=70 мм | >=70 мм |
Возможность маркировки функций
Кнопки без подсветки
Головки кнопок управления со стандартным толкателем
Тип | Артикул | |
| Головка кнопки, скрытый толкатель | MTB2-EA1 |
MTB2-EA2 | ||
MTB2-EA3 | ||
MTB2-EA4 | ||
MTB2-EA5 | ||
MTB2-EA6 | ||
| Головка кнопки, толкатель с маркировкой | MTB2-EA331 |
MTB2-EA334 | ||
MTB2-EA335 | ||
MTB2-EA432 | ||
MTB2-EA434 |
Головки кнопок управления с грибовидным толкателем
Тип | Цвет | |
| пружинный возврат, Ø40 мм
| MTB2-EC4 |
![]() | пружинный возврат, Ø60 мм | MTB2-ER4 |
![]() | возврат поворотом, Ø30 мм | MTB2-ES44 |
возврат поворотом, Ø40 мм | MTB2-ES54 | |
возврат поворотом, Ø60 мм | MTB2-ES64 | |
![]() | возврат поворотом ключа Ronis 455, Ø40 мм | MTB2-ES14 |
Головки кнопок управления с двойным толкателем
Тип | Артикул | |
| Головка кнопки двойная, плоский красный толкатель | MTB2-EL83 |
Головка кнопки двойная, выступающий красный толкатель | MTB2-EL84 |
Основание с контактным блоком
Тип | Модификация | |
![]() | Основание с 1 блок-контактом | 1NO |
1NC | ||
![]() | Основание с 2 блок-контактами | 2NO |
2NC | ||
1NO+1NC | ||
![]() | Дополнительный блок-контакт | 1NO |
1NC |
Основные | |
---|---|
Производитель | ОВЕН |
Страна производитель | Россия |
Пользовательские характеристики | |
Состояние | Новое |
Тип | Кнопки, переключатели, лампы в пластиковом исполнении IP40 MTB2-Е |
- Цена: Цену уточняйте
