ОВЕН ПЛК110-30-ТЛ [М02] – программируемый моноблочный контроллер с дискретными входами/выходами на борту для автоматизации средних систем с возможностью программирования из SCADA-системы ОВЕН Телемеханика ЛАЙТ.

Предназначен для построения систем автоматизации среднего уровня и распределенных систем управления.

Рекомендации к применению

  • Построение систем телемеханики и АСУ ТП электрических подстанций (35/6(10)/4 кВ).
  • Построение систем телемеханики и АСУ ТП железнодорожного транспорта.
  • Создание распределенных систем противоаварийной автоматики и контроля электроснабжения.
  • Построение систем электроснабжения предприятий.
  • Системы мониторинга работы оборудования.
  • Системы управления освещением.

Отличительные особенности

  • Программируется из SCADA-системы ОВЕН Телемеханика ЛАЙТ.
  • Объединение в один проект большого количества контроллеров.
  • Готовая библиотека устройств ОВЕН, позволяющая быстро конфигурировать проекты.
  • Встроенные поддерживаемые протоколы опроса специализированных устройств, используемых в системах телемеханики в энергетике.
  • Алгоритмы циклической, спорадической передачи данных, настройка апертуры измерений.
  • Может иметь любое число направлений отдачи (количество пунктов управления) и настраиваемые объемы данных телеметрии и прав доступа.
  • Возможность реализации локальных алгоритмов в контроллере (FBD, ST (Pascal, C)).

Преимущества контроллера ОВЕН ПЛК110-30-ТЛ [М02]

  • Представляет собой стандартный КП (контролируемый пункт) телемеханики. Набор и адреса передаваемых параметров можно настраивать произвольно.
  • Сбор со счетчиков текущих (показания, измерения) и архивных (энергия, профили мощности) данных, журналов событий счетчиков для передачи на любой верхний уровень.
  • Три уровня доступа: чтение данных, конфигурирование, администрирование.
  • Возможность совместного использования с модемом ОВЕН ПМ01 по GPRS в статической и динамической сети («серый» IP-адрес, установка соединения снизу от контроллера на сервер).
  • Прозрачный канал доступа по протоколу TCP/IP, в том числе в режиме GPRS.
  • Расчет внутри контроллера параметров по алгоритмам пользователя и телесигнализация выхода за уставки по протоколу МЭК 60870-5-104.
  • Обработка внутри контроллера мгновенных значений мощности по группам и выдача командного сигнала на отключение.
  • Ведение архива на USB-носителе.

Функциональная схема

Функциональная схема ОВЕН ПЛК110-30-ТЛ [М02]



Технические характеристики


Параметр

Значение

Питание

Напряжение питания:

ПЛК110-24.30-ТЛ [М02]

от 9 до 30 В постоянного тока при Т > минус 20 °С,

от 9 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С (номинальное 12 или 24 В)

ПЛК110-220.30-ТЛ [М02] от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В)
Потребляемая мощность, не более:

ПЛК110-24.30-ТЛ [М02]

28 Вт

ПЛК110-220.30-ТЛ [М02] 41 ВА
Параметры встроенного источника питания:

ПЛК110-24.30-ТЛ [М02]

Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА;

ПЛК110-220.30-ТЛ [М02] Выходное напряжение 24 В±4 %, ток не более 400 мА

Цифровые (дискретные) входы

Количество входов

18

Тип входов по ГОСТ Р 51841–2001

1

Напряжение «логического нуля»

-3...5 В

Максимальный ток «логического нуля»

2 мА

Напряжение «логической единицы»

15...30 В

Максимальный ток «логической единицы»

9 мА (при 30 В)

Минимальная длительность импульса, воспринимаемого дискретным входом:

1,6 мс (меандр)

Подключаемые входные устройства

– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)

– трехпроводные датчики, имеющие на выходе транзистор n-p-n- или pnp-типа с открытым коллектором

– дискретные сигналы с напряжением от минус 3 до 30 В

Дискретные выходы (контакты электромагнитных реле)

Количество релейных выходных каналов

12

Максимальный ток, коммутируемый контактами реле, не более

3 А

Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более

10 мс (выходы DО1...DО12)

Суммарный максимальный ток нагрузки группы реле:
COM1-COM2 3 А
COM3 3 А
COM4 3 А
COM5 12 А
COM6 12 А
COM7-COM10 -

Механический ресурс реле

– не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке

– не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной

Интерфейсы связи, количество

RS-485

2

RS-232

1

RS-232-Debug

1

Ethernet 100 Base-T

1



Модификации


Обозначение при заказе ПЛК110-Х.30-ТЛ [М02]



Габаритные размеры


Габаритные размеры ПЛК110-30-ТЛ [М02]



Схемы подключения


Расположение контактов для подключения внешних цепей ПЛК110-30-ТЛ [М02]

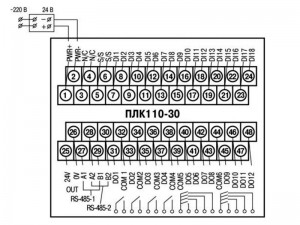

Схема расположения и назначение клемм на ПЛК110-24.30-ТЛ [М02]Схема расположения и назначение клемм на ПЛК110-24.30-ТЛ [М02]. Схема для ПЛК110-220.30-ТЛ [М02] – аналогична

Подключение входных устройств и схемы входных элементов контроллера ПЛК110-30-ТЛ [М02]

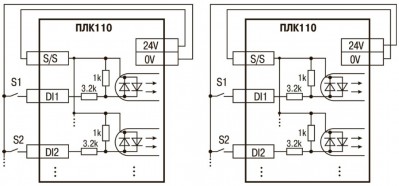

Схема подключения контактных датчиков (Sl-Sn) к входам ПЛК-110-30-ТЛ [М02]
Выходные элементы типа Р контроллера с внешними цепями защиты при активной нагрузке, Rн – пользовательская нагрузка (двигатель, нагреватель, контактор и т.д.)
Подключение цепей защиты при реактивной нагрузке

Кабели

Наименование


Комментарии

Длина, м

КС14

Кабель КС14

Применяется для прошивки и программирования контроллера ПЛК-110-30-ТЛ [М02] (порт RS-232 DEBUG).

1,8

КС16

Кабель КС16

Применяется для связи контроллера ПЛК-110-30-ТЛ [М02] (порты RS-232 DEBUG и RS-232) c панелями оператора ИП320 (порт RS-232), СП270, СП307, СП310 (порт PLC, RS-232).

1,5

2,5

КС17

Кабель КС17

Применяется для связи контроллера ПЛК-110-30-ТЛ [М02] (порты RS-232 DEBUG и RS-232) и модема ПМ01[М01].







Комплектность


  • Прибор ПЛК110-30-ТЛ [М02]
  • Кабель для программирования КС14
  • Руководство по эксплуатации
  • Паспорт/гарантийный талон
