Модули дискретного вывода (Ethernet) МУ210, фото 1
Модули дискретного вывода (Ethernet) МУ210, фото 2Модули дискретного вывода (Ethernet) МУ210, фото 3

Модули дискретного вывода (Ethernet) МУ210

176,05 руб.

  • В наличии
Модули дискретного вывода (Ethernet) МУ210
Модули дискретного вывода (Ethernet) МУ210В наличии
176,05 руб.
8 (017) 346-41-27
8 (017) 346-41-27
  • График работы
  • Адрес и контакты

Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением.

Коммуникационные возможности

Интерфейс обмена

Сдвоенный Ethernet 10/100 Mbit

Интерфейс конфигурирования

USB 2.0 (MicroUSB), Ethernet (RJ-45)

Протоколы обмена

Modbus TCP (до 4-х одновременных соединений)

MQTT (в разработке)

SNMP (в разработке)

Особенности

  • Выходы могут работать в режиме генерации ШИМ-сигналов (до 1 Гц для релейных выходов, до 60 кГц для транзисторных выходов)
  • Выходы могут работать в режиме генерации заданного числа импульсов (только для МУ210-410)
  • Сдвоенный 2-х портовый Ethernet-коммутатор
  • Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
  • Широкий диапазон рабочих температур: -40...+55 °С
  • Непрерывный профиль измерений во внутреннюю flash память (архив)
  • Поддержка облачного сервиса OwenCloud

Конфигурирование

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Универсальный конфигуратор Мx210

Полный состав линейки Мх210



Технические характеристики


Модификация

МУ210-401

МУ210-410

Выходы

Количество выходов

8 DO

16 DO

Тип выходов

электромагнитное реле

транзисторный ключ

Характеристики дискретных выходов (DO)

Гальваническая развязка выходов

поканальная, кроме 1 и 2 DO

-

Электрическая прочность

1780 В

-

Режим работы

  • переключение логического состояния

  • генерация ШИМ сигнала

  • переключение логического сигнала

  • генерация низкочастотного ШИМ сигнала

  • генерация высокочастотного ШИМ сигнала (только первые 8 выходов)

  • генерация заданного количества импульсов (только первые 3 выхода)

Режим включения выхода

-

верхний ключ

верхний и нижний ключи

Максимальный ток коммутации

5 А (при напряжении не более 250 В, 50 Гц и cosφ>0,4)

3 А (при постоянном напряжении не более 30 В)

0,8 А

0,1 А

Максимальное напряжение питания выходов

250 В переменного напряжения

30 В постоянного напряжения

10...36 В

Время включения

15 мс

-

Время выключения

15 мс

-

Контроль обрыва нагрузки

нет

нет

Максимальная частота ШИМ

1 Гц

10000Гц

60000 Гц

Минимальная длительность импульса ШИМ

50 мс

10 мкс

1 мкс

Питание

Напряжение питания

=10...48 (номинальное =24) В

Потребляемая мощность

не более 6 Вт при питании =24 В

не более 5 Вт при питании =24 В

Защита от переполюсовки

есть

Тип питания часов реального времени

батарея CR2032

Конструктивное исполнение

Габаритные размеры

(123×83×42)±1 мм

Степень защиты

IP20

Монтаж

на DIN-рейку / на стену

Средний срок службы

10 лет

Масса

не более 0,4 кг

Встроенная Flash-память (архив)

Количество циклов записи и стирания

до 100000

Максимальный размер файла архива

2 кб

Максимальное количество файлов архива

1000

Минимальный период записи архива

1 сек

Условия эксплуатации

Температура окружающего воздуха

-40...+55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Комплектность

Модуль

1 шт.

Паспорт и гарантийный талон

1 экз.

Краткое руководство по эксплуатации

1 экз.

Диск с ПО

1 шт.

Кабель патч-корд UTP 5e 150 мм

1 шт.

Клемма питания 2EGTK-5-02P-14

1 шт.

Заглушка Ethernet

1 шт.



Схемы подключения


МУ210-401 МУ210-410
Общий чертеж

Общий чертеж МУ210-401

Общий чертеж МУ210-410

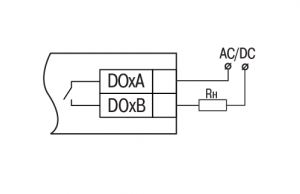

Схема подключения внешних связей к дискретным выходам типа «реле»

Схема подключения МУ210-401

Схема подключения внешних связей к дискретным выходам типа «транзисторный ключ»
Схема подключения МУ210-410




















Информация для заказа
  • Цена: 176,05 руб.
