Модули аналогового ввода с универсальными входами (с интерфейсом RS-485) МВ110
Цену уточняйте
- В наличии
Модули предназначены для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.
| Коммуникационные возможности | |
| Интерфейс | RS-485 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII ОВЕН DCON |
| Скорость обмена по RS-485 | 2400...115200 бит/с |
Особенности
- Индивидуальная конфигурация для каждого входа
- Диагностика состояния подключенных аналоговых датчиков
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Универсальное питание (=24 В или ~230 В)
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)
Конфигурирование
Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Технические характеристики
| Модификация | МВ110-224.2А | МВ110-224.8А | |
|
|  |  | |
| Входы | |||
| Количество входов | 2 AI | 8 AI | |
| Типы поддерживаемых сигналов | унифицированные сигналы: 0...5 мА, 0(4)...20 мА, ±50 мВ, 0...1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3 | ||
| сопротивление: 0...5000 Ом (датчик положения задвижки) | сопротивление: 0...900(2000) Ом (датчик положения задвижки) | ||
| Характеристики аналоговых входов (AI) | |||
| Предел основной приведенной погрешности | ±0,5 % – для термоэлектрических преобразователей ±0,25 % – для термометров сопротивления и унифицированных сигналов | ||
| Разрядность АЦП | 16 бит | ||
| Время опроса одного входа | Унифицированные сигналы | не более 0,4 с | не более 0,6 с |
| Термосопротивления | не более 0,8 с | не более 0,9 с | |
| Термопары | не более 0,4 с | не более 0,6 с | |
| Входное сопротивление для унифицированных сигналов | тока 0(4)...20 мА | 130...250 Ом | |
| тока 0...5 мА | 130...500 Ом | ||
| напряжения 0...1 В | не менее 200 кОм | ||
| Внешний резистор для измерения тока | 49,9 Ом (поставляется в комплекте) | ||
| Питание | |||
| Тип питания | универсальное ~230 В/=24 В | ||
| Напряжение питания | переменное: ~90...264 В (номинальное ~230) частотой 47...63 Гц или постоянное: =18...30 (номинальное =24) В | ||
| Потребляемая мощность | не более 6 ВА | ||
| Напряжение встроенного источника питания | =24 ±3 В | - | |
| Ток встроенного источника питания | не более 50 мА | - | |
| Конструктивное исполнение | |||
| Габаритные размеры | (63×110×75) ±1 мм | ||
| Степень защиты | IP20 | ||
| Монтаж | на DIN-рейку / на стену | ||
| Условия эксплуатации | |||
| Температура окружающего воздуха | -10...+55 °С | ||
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | ||
| Комплектность | |||
| Модуль | 1 шт. | ||
| Паспорт / Гарантийный талон | 1 экз. | ||
| Руководство по эксплуатации | 1 экз. | ||
| Компакт-диск с программным обеспечением | 1 шт. | ||
| Резистор 49,9 Ом | 2 шт. | 8 шт. | |
Схемы подключения
| МВ110-224.2А | МВ110-224.8А |
| Общий чертеж | |
 |  |
| Схема подключения термометра сопротивления | |
 |  |
| Схема подключения термоэлектрического преобразователя | |
 |  |
| Схема подключения активного датчика с выходом в виде напряжения -50...+50 мВ или 0...1 В | |
 |  |

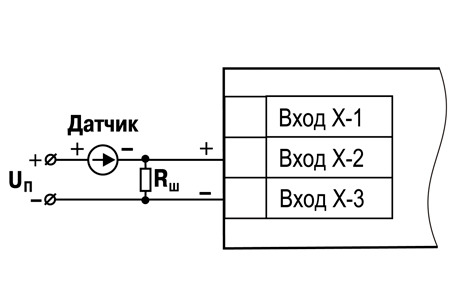

| Схема подключения активного датчика с токовым выходом 0...5 мА, 0...20 мА или 4...20 мА Установка шунтирующего резистора Rш = 49,9 Ом – обязательна! | |
 |  |

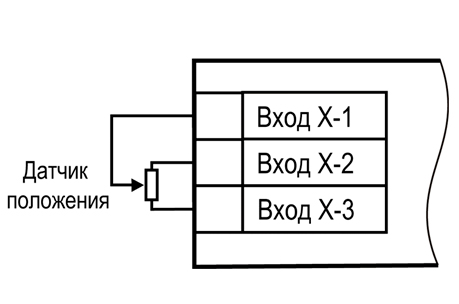

| Схема подключения датчика положения задвижки резистивного типа | |
 |  |
| Схема подключения дискретных датчиков «сухие контакты» | |
| – |  |
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
| Состояние | Новое |
| Пользовательские характеристики | |
| Тип | Модули аналогового ввода с универсальными входами (с интерфейсом RS-485) МВ110 |
