ОВЕН ПЛК150 – моноблочный контроллер с дискретными и аналоговыми входами/выходами на борту для автоматизации малых систем
Назначение контроллера ОВЕН ПЛК150
- Создание систем управления малыми и средними объектами.
- Построение систем диспетчеризации.
Особенности ОВЕН ПЛК150
- Компактный DIN-реечный корпус.
- Дискретные и аналоговые входы/выходы на борту.
- Наличие последовательных портов (RS-485, RS-232) и Ethernet.
- Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
Конкурентные преимущества ОВЕН ПЛК150
- Отсутствие ОС, что повышает надежность работы контроллеров.
- Скорость работы дискретных входов – до 10 КГц при использовании подмодулей счетчика. Большое количество интерфейсов на борту: Ethernet, последовательных порта.
- Расширенный температурный диапазон работы: от –20 до +70 С.
- Встроенный аккумулятор, позволяющий «пережидать» пропадание питания: выполнение программы при пропадании питания и перевод выходных элементов в «безопасное состояние».
- Встроенные часы реального времени.
- Контроллер поддерживает работу с нестандартными протоколами по любому из портов, что позволяет подключать такие устройства как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.
Программирование контроллеров
Программирование контроллеров ОВЕН ПЛК150 осуществляется профессиональной системой программирования CODESYS v.2.
Система программирования CODESYS для покупателей контроллеров ОВЕН предоставляется бесплатно.
Получить более подробную информацию по системе программирования CODESYS и скачать её можно с нашего сайта или с сайта производителя www.3s-software.ru.
Сервисное программное обеспечение ОВЕН ПЛК150
Программа обновления прошивки (внутреннее ПО) контроллера ОВЕН ПЛК150 и таргет-файлы можно скачать в разделе "Сервисное ПО контроллеров ОВЕН ПЛК150".
Дополнительные утилиты
Для удобства пользователей специалистами компании ОВЕН созданы дополнительные утилиты:
- EasyWorkPLC – утилита для технолога, позволяющая изменять значения параметров, не изменяя при этом программу контроллера. Работает без CODESYS.
- PLC_IO – утилита для работы с файловой системой контроллера, например, запись/считывание файлов с ПЛК. Работает без CODESYS.
Подробнее узнать про утилиты и скачать их можно на странице Утилиты EasyWorkPLC и PLC_IO.
Сертификаты и разрешения для контроллеров ОВЕН ПЛК150
Ознакомиться с сертификатами можно на странице сертификатов к приборам.
Функциональная схема ОВЕН ПЛК150
Технические характеристики
Общие сведения
Конструктивное исполнение | Унифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7,5 мм |
Степень защиты корпуса | IР20 |
Напряжение питания: ПЛК150-220 | 90... 264 В переменного тока (номинальное напряжение 220 В) частотой 47... 63 Гц |
Потребляемая мощность | 6 Вт |
Индикация передней панели | 1 индикатор питания 6 индикаторов состояний дискретных входов 4 индикатора состояний выходов 1 индикатор наличия связи с CODESYS 1 индикатор работы программы пользователя |
Ресурсы
Центральный процессор | 32-разрядный RISC-процессор 200 МГц на базе ядра АRМ9 |
Объем оперативной памяти | 8 МВ |
Объем энергонезависимой памяти хранения ядра CODESYS, программ и архивов | 4 МВ** |
Размер Retain-памяти | 4 кВ*** |
Время выполнения цикла ПЛК | Минимальное 250 мкс (нефиксированное), типовое от 1 мс |
Дискретные входы
Количество дискретных входов | 6 |
Гальваническая изоляция дискретных входов | есть, групповая |
Электрическая прочность изоляции дискретных входов | 1,5 кВ |
Максимальная частота сигнала, подаваемого на дискретный вход: - при программной обработке - при применении аппаратного счетчика - при применении обработчика энкодера |
1 кГц 10 кГ 1 кГц |
Дискретные выходы
Количество дискретных выходов | 4 э/м реле |
Характеристики дискретных выходов | Ток коммутации до 2 А при напряжении не более 220 В 50 Гц и cos j > 0,4 |
Гальваническая изоляция дискретных выходов | есть, индивидуальная |
Электрическая прочность изоляции дискретных выходов | 1,5 кВ |
Аналоговые входы
Количество аналоговых входов | 4 |
Разрядность встроенного АЦП | 16 бит |
Внутреннее сопротивление аналогового входа: в режиме измерения тока в режиме измерения напряжения 0...10 В |
50 Ом Около 10 кОм |
Время опроса одного аналогового входа | 0,5 с |
Предел основной приведенной погрешности измерения аналоговыми входами | 0,5 % |
Гальваническая изоляция аналоговых входов | отсутствует |
Аналоговые выходы
Количество аналоговых выходов | 2 |
Разрядность ЦАП | 10 бит |
Тип выходного сигнала ПЛК 150-И ПЛК 150-У ПЛК 150-А | Ток 4...20 мА Напряжение 0...10 В Ток 4...20 мА или напряжение 0...10 В |
Питание аналоговых выходов | встроенное, общее на все выходы |
Гальваническая изоляция аналоговых выходов | есть, групповая |
Электрическая прочность изоляции аналоговых выходов | 1,5 кВ |
Интерфейсы связи
Интерфейсы | Ethernet 100 Base-T RS-232 RS-485 |
Скорость обмена по интерфейсам RS | от 4800 до 115200 bps |
Протоколы | ОВЕН Modbus-RTU, Modbus-ASCII DCON Modbus-TCP GateWay (протокол CODESYS) |
Программирование
Среда программирования | CODESYS 2.3.8.1 (и старше) |
Интерфейс для программирования и отладки | RS-232 или Ethernet |
*Для хранения файлов и архивов используется Flash-память, специализированная файловая система. Доступный для пользователя объем З Мбайта.
** Настраивается пользователем, максимальный объем 16 Кбайт
Поддерживаемые интерфейсы и протоколы
Протокол | Интерфейс | Применение |
ОВЕН | RS-232 RS-485 | Поддержка модулей ввода/вывода линейки ОВЕН Мх110. |
Modbus RTU Modbus ASCII | RS-232 RS-485 | Поддержка модулей ввода/вывода ОВЕН Мх110 и операторских панелей (ОВЕН СП307/СП310), связь со SCADA-системами. |
Modbus TCP | Ethernet 10/100 Mbps | Передача данных на верхний уровень (в SCADA-системы). |
DCON | RS-232 RS-485 | Поддержка модулей ввода/вывода ICP DAS I-7ххх, АDAM |
GateWay (протокол CODESYS) | RS-232 Ethernet 10/100 Mbps | Программирование контроллера, отладка пользовательской программы. |
Контроллеры ОВЕН ПЛК150 позволяют организовать шлюз между приборами с протоколом ОВЕН (RS-485) и промышленными сетями с протоколами Modbus, Modbus TCP, DCON.
Пользователь имеет возможность реализовать в среде программирования CODESYS собственный протокол, не поддерживаемый ОВЕН ПЛК150. В этом случае он может воспользоваться специальной библиотекой, которая открывает низкоуровневый доступ к последовательным портам ОВЕН ПЛК150 (библиотека входит в комплект поставки контроллера).
Характеристики дискретных входных сигналов
Модификация контроллера | Сигнал, подаваемый на дискретный вход | Комментарий |
ПЛК150-220 | С помощью сухого контакта или ключа, коммутирующего общую клемму дискретных входов и клемму конкретного входа | Суммарное сопротивление контакта и линии подключения должно быть не более 100 Ом |
* Напряжение относительно минусовой клеммы питания
Характеристики встроенных выходных элементов
Обозначение при заказе | Наименование | Характеристики |
И | Цифроаналоговый преобразователь "параметр - ток 4...20 мА" | Сопротивление нагрузки от 0 до 900 Ом |
У | Цифроаналоговый преобразователь "параметр - напряжение 0...10 В" | Сопротивление нагрузки от 2 кОм |
А | Цифроаналоговый преобразователь "параметр - ток 4...20 мА или напряжение 0...10 В" | Сопротивление нагрузки от 150 до 900 Ом для токового сигнала и свыше 10 кОм для сигнала напряжения |
Типы датчиков и унифицированных сигналов, подключаемых к аналоговым входам
Наименование | Диапазон измерений |
Термопреобразователи сопротивления (по ГОСТ 6651- 94) | |
ТСМ (Cu50) W100 = 1,4260 | -50...+200 °С |
ТСМ (50М) W100 = 1,4280 | -190...+200 °С |
ТСП (Pt50) W100 = 1,3850 | -200...+750 °С |
ТСП (50П) W100 =1,3910 | -200...+750 °С |
ТСМ (Cu100) W100 =1,4260 | -50...+200 °С |
ТСМ (100М) W100 =1,4280 | -190...+200 °С |
ТСП (Pt100) W100 =1,3850 | -200...+750 °С |
ТСП (100П) W100 =1,3910 | -200...+750 °С |
ТСН (100Н) W100=1,6170 | -60...+180 °С |
ТСМ (Cu500) W100 =1,4260 | -50...+200 °С |
ТСМ (500М) W100 =1,4280 | -190...+200 °С |
ТСП (Pt500) W100 =1,3850 | -200...+750 °С |
ТСП (500П) W100 =1,3910 | -200...+750 °С |
ТСН (500Н) W100 =1,6170 | -60...+180 °С |
ТСМ (Cu1000) W100 =1,4260 | -50...+200 °С |
ТСМ (1000М) W100 =1,4280 | -190...+200 °С |
ТСП (Pt1000) W100 =1,3850 | -200...+750 °С |
ТСП (1000П) W100 =1,3910 | -200...+750 °С |
ТСН (1000Н) W100 =1,6170 | -60...+180 °С |
Термопары (по ГОСТ Р 8.585-2001) | |
ТХК (L) | -200...+800 °С |
ТЖК (J) | -200...+1200 °С |
ТНН (N) | -200...+1300 °С |
ТХА (K) | -200...+1300 °С |
ТПП (S) | 0...+1600 °С |
ТПП (R) | 0...+1600 °С |
ТВР (А-1) | 0...+2500 °С |
ТВР (А-2) | 0...+1800 °С |
ТВР (А-3) | 0...+1600 °С |
ТМК (Т) | -200...+400 °С |
Унифицированные сигналы постоянного напряжения и тока (по ГОСТ 26.011-80) | |
0...5,0 мА | 0...100 % |
0...20,0 мА | 0...100 % |
4,0...20,0 мА | 0...100 % |
-50,0...+50,0 мВ | 0...100 % |
0...1,0 В | 0...100 % |
0...10,0 В | 0...100 % |
Датчики сопротивления | |
0... 5000 Ом | 0...100 % |

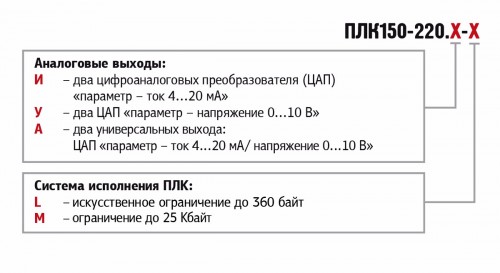

Модификации

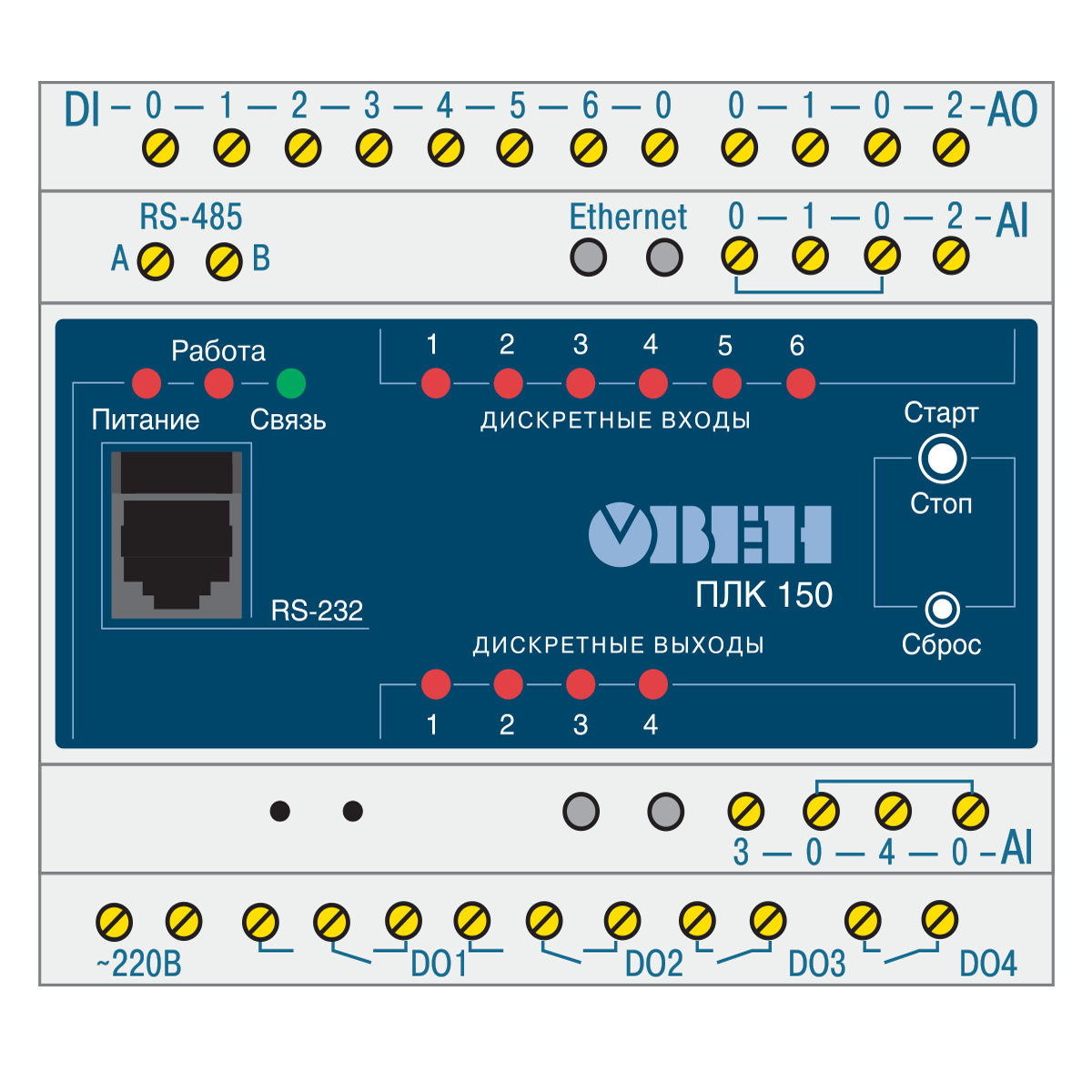

Элементы управления
![]() | Светодиодная индикация: – наличия питания;– работы программы; – наличия связи со средой программирования CoDeSys; – состояния дискретных входов; – состояния дискретных выходов. |
![]() | Кнопка «Старт/Стоп» предназначена для запуска и остановки программы в контроллере |
![]() | Скрытая кнопка «Сброс» предназначена для перезагрузки контроллера (нажимается тонким заостренным предметом) |
Габаритные размеры
Схемы подключения

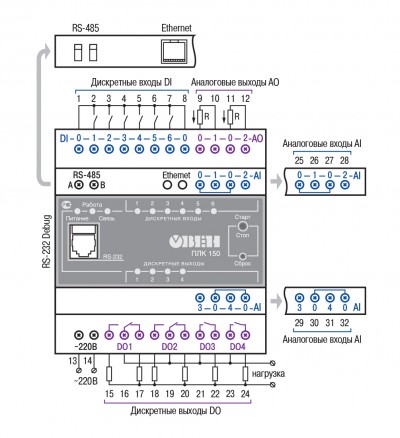

Схема подключения ОВЕН ПЛК150-220
Примечание.
Нагрузочное сопротивление аналогового выхода ПЛК150:
- R ≤ 900 Ом при выходном сигнале «ток 4...20 мА»,
- R > 2 кОм при выходном сигнале «напряжение 0...10 В».
Подключение внешнего блока питания для аналоговых выходов не требуется, блок питания встроен в контроллер.
Кабели
Наименование | Изображение | Комментарии | Длина, м |
КС1 | ![]() | Применяется для прошивки и программирования контроллеров: - ПЛК150 (порт RS-232 DEBUG) | 1,5 2,7 |
КС2 | | Применяется для соединения контроллеров ПЛК150 (порт RS-232 DEBUG) с панелями оператора ИП320 (порт RS-232), СП270, СП307, СП310 (порт PLC, RS-232) | 1,5 2,7 |
КС3 | | Применяется для соединения контроллеров ПЛК150 (порт RS-232 DEBUG) с модемом ПМ01[M02] (порт RS-232, соединитель Х2) | 1,5 |
Схемы работы ОВЕН ПЛК150 в сети

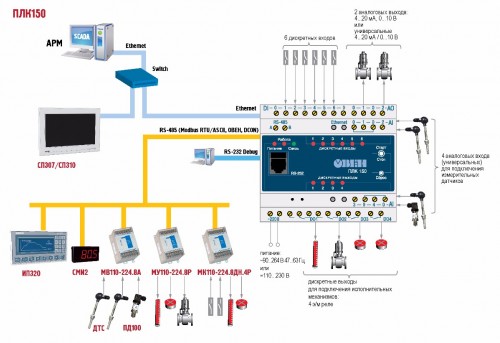

Возможная схема работы контроллера ОВЕН ПЛК150 в промышленной сети
Комплектность
- Прибор ПЛК150
- Компакт-диск с ПО
- Кабель программирования КС1
- Паспорт и руководство по эксплуатации
- Гарантийный талон
Основные | |
---|---|
Производитель | ОВЕН |
Страна производитель | Россия |
Состояние | Новое |
Пользовательские характеристики | |
Тип | ПЛК150 контроллер для малых систем автоматизации с AI/DI/DO/AO |
